理想電流源的電阻無窮大

對，我們知道電壓源的模型相當于理想電壓源串聯上一個內阻，電流源的模型相當于理想電流源并聯上一個內阻。

理想電壓源相當于接負載時不管負載多大其兩端電壓不變，故理想電壓源相當于串聯的內阻為0的電壓源；
同理，理想電流源相當于接負載時不管負載多大其兩端電流不變，故理想電流源相當于并聯的內阻為無窮大的電流源。

平時見到的穩壓電源就屬于電壓源。它的作用是向外提供穩定不變的電壓，而理想電壓源

是指無論輸出電流如何變化，電壓都能保持不變。

①恒壓電源

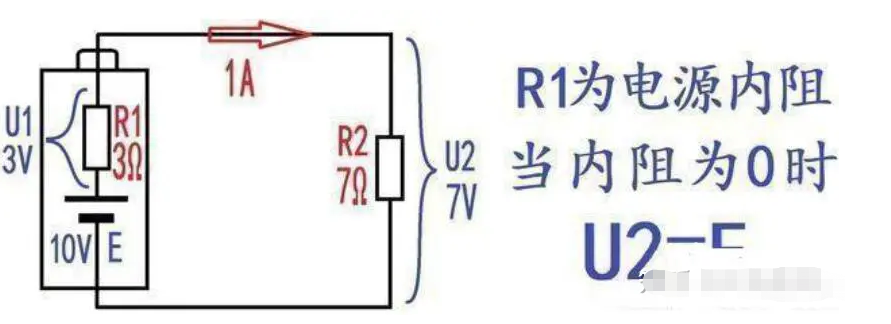

了解全電路歐姆定律的朋友都知道，電源內部都存在一個看不見摸不著的內阻。當電源放電時，這個內阻就會串聯到電源和負載之間，電流通過內阻必定產生壓降，所以負載上得到的電壓就會降低。因電阻上的壓降和電流成正比，所以電源內阻

越大，帶負載時的壓降越大。

圖片.png 由此可見只有減小電源內阻才能改善輸出特性，當內阻降至零時，自然也就成為理想化的電源了。從理論上講，這種電源可以輸出趨于∞的電流。

但在實際當中，任何電源也不可能輸出∞的電流。而且作為內阻的這個電阻，我們也是找不到的，只能通過實驗數據來說明它的存在。穩壓電源實現穩壓的真正途徑，是通過檢測輸出電壓

的波動，并把它反饋到電源控制電路，通過調整內阻或改變振蕩波形的占空比

來實現電壓穩定的。

但這個內阻理論在實際當中是有適用范圍的，因?yàn)殡娫垂β?/p>也是影響輸出特性的重要因素。當負載大于電源功率時，電源的輸出電壓就會急轉直下

、或進入保護狀態停止輸出。此時就不能用內阻來解釋了。

②恒流電源

恒流電源和上面說的恒壓電源正相反，無論負載功率（內阻）如何變化，輸出電流都能維持不變。根據歐姆定律l＝U/R，這就是說在電流不變的情況下，理想恒流電源的輸出電壓是隨負載內阻的變化而同比例變化的。那么怎樣理解恒流電源內阻無窮大呢？

為便于說明問題，我們借用一下限流電阻

給發光二極管

供電的案例來作一下分析：

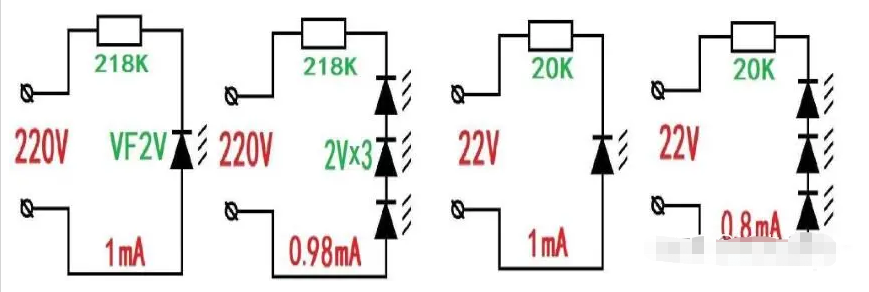

圖中的電阻就相當于恒流電源的內阻，可以看出同為1mA的兩個恒流電源，因內阻不一樣，當負載由一個LED燈珠變?yōu)槿齻€(gè)時，內阻低的電流波動較大，內阻高的波動小。因?yàn)閮?nèi)阻和負載上的壓降比越大（既阻值比），改變負載內阻時對電流的影響越小。

由此就可以得出結論：當恒流電源的內阻遠大于負載內阻時，負載內阻的變化對電流的影響就可忽略不計。而當內阻趨于∞時空載輸出電壓也會趨于∞，這時的任何有限負載當然都不在話下了。這就是所謂理想恒流電源。

不過恒流電源的內阻也是看不見摸不著的，和恒壓電源一樣，也只能通過計算來驗證。實際上，恒流電源和恒壓電源的工作原理很類似，它是通過保持輸出回路取樣電阻上的壓降不變來實現恒流的。
